Vai zināt, kā izvēlēties pareizo optisko kabeli?

Kas ir optiskais kabelis?

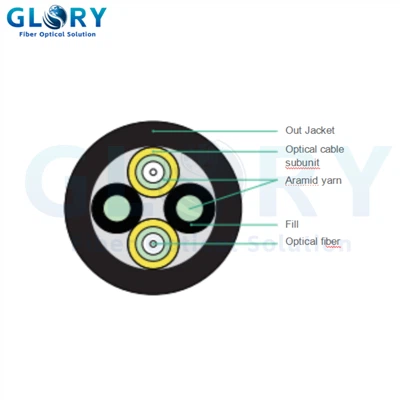

Optiskie kabeļi pārraida datus gaismas impulsu veidā caur elastīgu, optiski tīru stiklu. Optiskie kabeļi sastāv no piecām daļām: serdes, apšuvuma, pārklājuma, stiegrojuma daļām un ārējā apvalka. Kodols sastāv no augstas -tīrības pakāpes silīcija dioksīda (SiO2) un neliela daudzuma dopantu, kas spēj pārraidīt gaismas impulsus, ko rada lāzeri vai gaismas diodes (LED). Apšuvums ir plāns stikla slānis (ar refrakcijas koeficientu, kas atšķiras no serdeņa), kas ieskauj un aizsargā optiskās šķiedras serdi un atstaro gaismu atpakaļ uz serdi, ļaujot optiskajam signālam izplatīties visā optiskās šķiedras garumā. Pārklājuma slānis ir paredzēts, lai absorbētu triecienu, novērstu pārmērīgu izliekšanos un pastiprinātu serdi. Armatūras daļas ir paredzētas, lai aizsargātu šķiedras serdi no pārmērīgas spriedzes un saspiešanas, īpaši uzstādīšanas laikā. Ārējais apvalks var aizsargāt optisko šķiedru no triecieniem, mitruma un citām ārējām ietekmēm.

Ieteikumi pareizā optiskā kabeļa izvēlei

1. Optiskā kabeļa veids

Pirmkārt, mums ir jāizvēlas viena-režīmu (SM) vai vairāku-režīmu (MM) optiskie kabeļi, pamatojoties uz tīkla lietojumprogrammām un specifikācijām. Parasti SM optiskās šķiedras tiek izmantotas tālsatiksmes un āra lietojumos, savukārt MM daudzmodu optiskie kabeļi tiek izmantoti nelielos attālumos un iekštelpās.



2. Optisko šķiedru serdeņu skaits

Pēc optiskās šķiedras veida izvēles mums ir jāaprēķina, cik optisko šķiedru ir nepieciešams tīkla izbūvei. Tas lielā mērā ir atkarīgs no FTTX (šķiedras līdz x) un ODN (optiskā sadales tīkla) mēroga, kā arī no izmantotā optiskā kabeļa veida.
Pamata optiskajos kabeļos no datu centra līdz sadales kārbai var būt kabeļu serdeņi no 24 līdz 288. Sadales optiskajos kabeļos serdeņu skaits ir mazāks nekā mugurkaula optiskajos kabeļos. FTTH ienākošie optiskie kabeļi parasti ir 1-dzīslu vai 2-dzīslu.



3. Izvietošanas vide

Mums ir jāņem vērā arī optiskā kabeļa struktūra un materiāls, pamatojoties uz tā izvietošanas vietu.

Ārā
Ja ir nepieciešami tieši-ierakti optiskie kabeļi ārpus telpām, labākā izvēle ir vaļīgi-caurules slāņa dzīslas bruņu optiskie kabeļi. Šis optiskais kabelis nodrošina kompresijas aizsardzību gan optiskajai šķiedrai, gan pašam kabelim.

Atrodoties gaisvadu vidē, labāka izvēle ir optiskie kabeļi, kas var izturēt savu svaru. Pašnesošiem optiskajiem kabeļiem ir pastiprinoši komponenti, piemēram, papildu tērauda stieples vai FRP vai aramīds, lai nodrošinātu stiepes izturību. Visizplatītākie paš-atbalstošie optiskie kabeļi ir astoņu{4}} optiskie kabeļi un ADSS optiskie kabeļi.

Iekštelpās
Lietojot optiskos kabeļus telpās, vispirms jāpievērš uzmanība optisko kabeļu liesmu slāpējošiem, zemu dūmu un halogēnu -nedrošās (LSZH) īpašībām. Normālos apstākļos mēs varam apstiprināt liesmu slāpējošās pakāpes un apvalka materiālu ar zemu dūmu nulles halogēnu un citiem optiskajiem kabeļiem.

Cauruļvadu vidē vispiemērotākā optisko kabeļu izvēle ir liesmas -retardanti (FR) un zema dūmu un nulles halogēna (LSZH). Atklātās iekštelpu vidēs ir jāizmanto liesmas slāpētāji, ar zemu dūmu un nulles halogēna (LSZH) optiskie kabeļi.

Ciešās-apvalkotās optiskās šķiedras var piedāvāt lieliskas mehāniskās īpašības, piemēram, nelielu lieces diametru, mīkstumu un vieglu noņemšanu, padarot tās piemērotas lietošanai iekštelpās.





Ēka
Novietojot kabeļus ēkās vertikāli vai horizontāli, ieteicams izvēlēties cieši -apvalkus optiskos kabeļus, optiskos kabeļus komplektā (D-tips) vai atzarotus optiskos kabeļus (B-tips).



4. Savienotājs

Savienotājiem ir izšķiroša nozīme droša optiskās šķiedras tīkla izveidē. Galvenie savienotāju veidi ir ST, FC, SC, LC un MTP. ST savienotājs ir vispopulārākais savienotājs telekomunikāciju tīklos. Tam ir atsperes-slodze, kas nozīmē, ka to var ļoti viegli pievienot un izjaukt. FC ir vītņots korpuss, un to galvenokārt izmanto augstas-vibrācijas vidēs, polarizētās optiskajās šķiedrās un SM optiskajās šķiedrās. SC ir uzspiežams{7}}savienotājs, ko var bloķēt, vienkārši spiežot un velkot. To galvenokārt izmanto SM optiskajās šķiedrās, dupleksajos tīklos, CATV, multivides pārveidotājos un FTTX. LC ir standarta keramikas uzgaļa savienotājs, kas ir uz pusi mazāks par SC savienotāju. To galvenokārt izmanto SM optiskajās šķiedrās, datu centros, lokālajos tīklos, FTTH, CATV utt. MTP/MPO savienotājs piedāvā augstas veiktspējas daudzkodolu savienotāju, ko izmanto datu centros.

Kopsavilkums

Noslēgumā jāsaka, ka šie ir vairāki faktori, kas mums jāņem vērā, izvēloties pareizo optisko kabeli. Es uzskatu, ka ar šiem nosacījumiem varat izvēlēties vispiemērotāko optisko kabeli.
