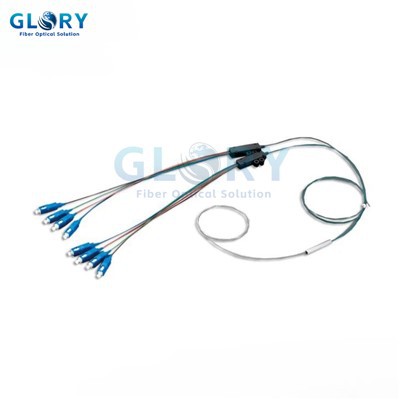

1x8 šķiedru sadalītājs

1x8 šķiedru sadalītājs ar ventilatoru komplektiem



1x8 šķiedru sadalītājā, kas integrēts ar ventilatoru komplektiem un izbeigtu savienotājus, ir zemi no polarizācijas atkarīgie zaudējumi (PDL), zems ievietošanas zudums un minimāls liekais zaudējums. Tās dizains atbalsta pasīvos optiskos tīklus (PON), piemēram, FTTH un CATV sistēmas, kur ir kritisks vienmērīgs signāla sadalījums. Fanout komplekts, kas sastāv no aizsardzības jakām, drošības pasākumu cieši buferētu šķiedru šķiedru laikā bez savienošanas. Tas ir īpaši svarīgi vairāku virkņu kabeļiem, piemēram, lentei vai vaļēju cauruļu veidiem, kas parasti ir savienoti pārī ar 1x8 šķiedru sadalītājiem



Optisko šķiedru šķiedru sadalītāji, ieskaitot 1x8 šķiedru sadalītāju, izmanto plakano gaismas viļņu ķēdes (PLC) tehnoloģiju, lai sadalītu krītošo gaismu vairākās izejās. Šīs ierīces ir ļoti svarīgas PON arhitektūrās (EPON/GPON/FTTX), ļaujot vienai optiskajai šķiedrai apkalpot vairākus lietotājus. Šķiedru sadalītājs izceļas ar viļņu garuma neatkarību (1260–1650 nm) un vienveidīgās sadalīšanas koeficientos, padarot to ideālu daudzviļņu garuma lietojumprogrammām, piemēram, trīskāršās spēles pakalpojumiem. Izmantojot kompaktus ABS moduļus un SC/APC savienotājus, tas atvieglo uzticamu integrāciju FTTH izplatīšanas kastēs vai skapjos



Ventilatoru komplekti plc 1x8 šķiedru sadalītāja struktūra:



Specifikācijas:



Parametrs	Novērtēt
Produkta tips	1×8
Darbības viļņa garums (NM)	1260-1650
Ievietošanas zaudējumu tip. (DB)	10
INSERTION LOST MAX. (DB)	10.7
Vienveidība (maks.) (DB)	1
PDL (max.) (DB)	0.3
Atgriešanās zaudējums (DB)	Lielāks vai vienāds ar 55/50
ATGRIEZDĪBA (DB)	Lielāks vai vienāds ar 50



1x8 optiskās šķiedras PLC sadalītāja ierīces funkcijas ar ventilatora komplektiem (LC/APC savienotāji):



1 Augsta veiktspēja un mazi zaudējumi

• Izmanto plakano viļņvada (PLC) tehnoloģiju vienmērīgam signāla sadalījumam ar zemiem ievietošanas zudumiem (tipiski 10,2 dB, maksimāli 10,5 dB) un minimāli no polarizācijas atkarīgie zaudējumi (PDL<0.2 dB).

• Plašs darba viļņu garuma diapazons (1260–1650 nm), PLC sadalītāji, kas ir saderīgi ar GPON, EPON un CATV sistēmām.

​2 izturīgs dizains

• Kompakts, bloķēts modulis ar ventilatoru komplektiem vienkāršotas šķiedras pārvaldībai, nodrošinot tiešu izvietošanu savienojuma slēgšanā vai izplatīšanas kastēs bez rezervētas vietas.

• Pieejams ABS vai metāla kasešu korpusos uzlabotai mehāniskajai un termiskajai stabilitātei (-40 pakāpe līdz 85 grādiem).

​3 Pielāgojams savienojums

• LC/APC savienotāji nodrošina muguras atstarojumu (<-55 dB) and reliable signal transmission.

• Šķiedru plc sadalītājs atbalsta elastīgu šķiedru garumu (standarta 1M vai pielāgots) un apvalka diametru (0. 9 mm līdz 3 mm).

​4 Atbilstība un uzticamība

• Atbilst Telcordia gr -1209/1221 vides izturības un rūpnieciskās klases izturības standartiem



Pieteikšanās1x8 PLC sadalītāja ierīce ar ventilatoru komplektiem



• FTTH/FTTX tīkli: nodrošina efektīvu signāla sadalījumu pasīvos optiskajos tīklos (PON) dzīvojamo un komerciālo platjoslas piekļuvei.

• Datu centri un telekomunikācija: optimizē augsta blīvuma šķiedru maršrutēšanu ar plauktu uzstādītām sistēmām vai LAN/WAN arhitektūrām.

• CATV un testa sistēmas: atbalsta daudzkanālu signālu sadalīšanu video izplatīšanai un optiskai pārbaudes aprīkojumam.
