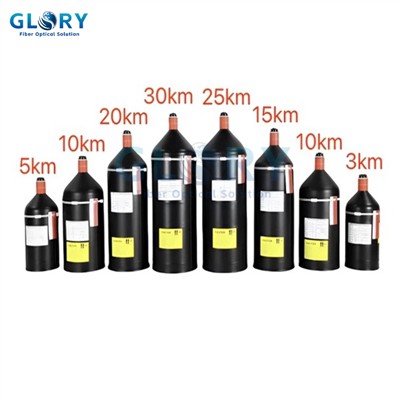

-30 grādi līdz 75 grādi: ne tikai hidroizolācija, bet arī ar kādiem citiem izaicinājumiem saskaras ar FPV drone optisko šķiedru?
Mar 10, 2026| Termiskā izplešanās: "kara{0}}vilkšana-" starp materiāliem
Galvenais izaicinājums, ko rada temperatūras izmaiņas, ir dažādu materiālu termiskās izplešanās koeficientu (CTE) neatbilstība. Optiskās šķiedras galvenā sastāvdaļa ir silīcija dioksīds, kam ir ārkārtīgi zems termiskās izplešanās koeficients (apmēram 0,5 × 10⁻⁶/grāds). Tomēr ABS inženiertehniskās plastmasas spoļu termiskās izplešanās koeficients (CTE) ir par vienu pakāpi augstāks. Kad temperatūra paaugstinās no -30 grādiem līdz 75 grādiem, spoles un šķiedras izplešanās un saraušanās ātrums atšķiras - notiek "asinhronija".
Šī asinhronija rada mehānisku spriegumu: zemā temperatūrā šķiedru saspiež "savelkošā" spole, kas, iespējams, izraisa nelielu izliekšanos; augstā temperatūrā šķiedra tiek izstiepta ar "izplešanās" spoles palīdzību, kas var radīt spriegumu saskarnē starp serdi un pārklājumu. Atkārtoti šīs virves vilkšanas cikli paātrina šķiedru nogurumu un var pat izraisīt mikroplaisu izplatīšanos.
Materiālu "īpašību" transformācija
Pie -30 grādiem parastās plastmasas kļūst tikpat trauslas kā stikls. Lai gan ABS materiāli ir pārveidoti, lai uzlabotu veiktspēju, tie joprojām saskaras ar risku samazināt triecienizturību ārkārtējos aukstos apstākļos. Ja bezpilota lidaparāti darbojas aukstos reģionos, vibrācijas vai kritiena triecieni uz spoli var izraisīt strukturālu plaisāšanu trausluma dēļ.
Ļoti augstajā 75 grādu temperatūrā izaicinājumi ir krasi atšķirīgi. Ilgstoši augsta temperatūra paātrina polimēru materiālu novecošanās procesu, -plastifikatori iztvaiko, molekulārās ķēdes pārtrūkst, kā rezultātā samazinās spoles konstrukcijas izturība un izmēru stabilitāte. Vēl mānīgāk ir tas, ka augsta temperatūra pastiprina šļūdes uzvedību: spoles var lēnām deformēties ilgstošas stiepšanās rezultātā, ietekmējot šķiedru izvietošanas vienmērīgumu.
Temperatūras riteņbraukšana: neredzamais "noguruma tests"
Temperatūras cikliskums ir vēl prasīgāks par nemainīgu temperatūru. Drons var pēkšņi pārvietoties no silta angāra -30 grādu gaisā vai no aukstas augsta{3}}augstuma vides uz augstas temperatūras zemes vidi. Šādu pēkšņu izmaiņu radītais termiskais šoks ir daudz postošāks nekā lēna sildīšana vai dzesēšana.
IEC 61300-2-22 ir standarts, kas īpaši izstrādāts šādu apstākļu pārbaudei: aprīkojums ciklos starp ekstremālām temperatūrām ar ātrumu 1 grāds minūtē, uzturot katru ekstremālo temperatūru pietiekami ilgu laiku. Pēc desmitiem ciklu materiāla mikro{5}defekti pakāpeniski izplešas — plastmasas daļās var parādīties mikroplaisas, var samazināties saķere starp šķiedru pārklājumu un serdi, un pat optiskā moduļa lodēšanas savienojumi var nogurt termiskās slodzes dēļ.
Savienotāju "frekvences nolietojuma murgs".
Optisko šķiedru moduļu izejas porti ir vēl viens neaizsargāts punkts. Temperatūras diapazonā no -30 grādiem līdz 75 grādiem siltuma izplešanās koeficientu atšķirība starp metāliskiem un nemetāliskiem materiāliem maina savienotāja savienojuma klīrensu. Zemā temperatūrā pārošanās var būt pārāk cieša; augstā temperatūrā tas var būt pārāk vaļīgs.
Ja šie atstarpes atkārtoti svārstās līdz ar temperatūras cikliskumu, savienojuma virsmās radīsies satricinošs nodilums. Šī nodiluma radītie netīrumi piesārņo šķiedras galu, palielinot ievietošanas zudumu. Smagos gadījumos tas var izraisīt šķiedru novirzi, izraisot nepieņemamu signāla vājināšanos.
Signāla stabilitātes "neredzamais slepkava".
Temperatūra tieši ietekmē optisko šķiedru pārraides veiktspēju. Lai gan silīcija šķiedras temperatūras koeficients ir salīdzinoši stabils, lāzera diodes optiskajos moduļos ir ārkārtīgi jutīgas pret temperatūru. Pētījumi ir parādījuši, ka viļņa garuma novirze optiskajos moduļos var sasniegt +10 pm/grādi. Temperatūras diapazonā no -30 grādiem līdz 75 grādiem šī novirze ir pietiekama, lai ietekmētu kanālu izolāciju viļņa garuma dalīšanas multipleksēšanas (WDM) sistēmās.
Ja vēl nopietnāk, optiskajām šķiedrām zemās temperatūrās var būt lielāks mikrolieces zudums. Tā kā pārklājuma materiāla modulis mainās zemā temperatūrā, samazinās šķiedras izturība pret mikrolocīšanu. Pat neliels sānu spiediens var izraisīt optiskā signāla noplūdi, kas izpaužas kā pastiprināta vājināšanās.
Sistēmu inženierija plašajā-TEmperature Dizains
Tāpēc, ja optiskās šķiedras modulis pieprasa darba temperatūras diapazonu no "-30 grādiem līdz 75 grādiem", tas sola daudz vairāk nekā tikai "tas darbojas". Tas nozīmē:
• Uzlabotas materiālu formulas, lai tās izturētu trauslumu ārkārtējā aukstumā un mīkstināšanu ārkārtējā karstumā.
• Strukturāla konstrukcija, kas ietver termiskās kompensācijas robežas, lai efektīvi pārvaldītu termiskās izplešanās koeficientu atšķirības starp dažādiem materiāliem.
• Savienotāji ir pārbaudīti atbilstoši temperatūras{0}}ciklam, saglabājot stabilu savienojuma attālumu visā temperatūras diapazonā.
• Optiskā ceļa dizains ņem vērā temperatūras ietekmi uz viļņa garumu un vājināšanos, tādējādi saglabājot signāla integritāti visā temperatūras diapazonā.
FPV drona optiskā šķiedra ir izstrādāta, pamatojoties uz šo sistēmu domāšanas pieeju. No ABS materiāla izvēles līdz strukturālai termiskai kompensācijai, no savienotāju savienojuma pielaidēm līdz spriedzes mazināšanai izejas portā-katra detaļa ir saistīta ar vienu jautājumu: kā šī "neredzamā nabassaite" paliek stabila, kad temperatūra paaugstinās no -30 grādiem līdz 75 grādiem?
Galu galā patiesa uzticamība nav īslaicīgs brīdis laboratorijā, bet gan konsekventa stabilitāte visa procesa laikā.
