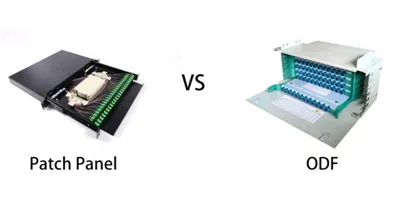

Ārpus virsmas: kāpēc ODF ir kas vairāk nekā tikai liels ielāpu panelis

Ko dara ielāpu panelis: redzamā saskarne

Kas parasti ietver plākstera paneli:

• Adaptera porti šķērssavienojumam{0}}

• Pamata kabeļa noenkurošana

• Kompakta,{0}}telpiski efektīva forma



Kas parasti neietver ielāpu paneli:

• Pastāvīga aizsardzība pret padeves kabeļiem

• Organizēta brīva lieko šķiedru uzglabāšana

• Iebūvēts{0}}stiprinājums PLC sadalītājiem

• Vairāku-kabeļu ievadu blīvējums liela-diametra kabeļiem

• Mērogojama jauda, ​​kas pārsniedz fiksēto portu skaitu

Vienkāršām vidēm,-piemēram, viens aprīkojuma plaukts datu centrā vai neliels telekomunikāciju skapis-, bieži vien ir piemērots rīks. Tas nodrošina tīru saskarni bez liekas sarežģītības.

Bet, ja ielāpu panelis tiek izmantots lomā, kas prasa vairāk, ierobežojumi kļūst acīmredzami ātri.



Ko dara ODF: pilnīga sistēma

ODF nav viens komponents. Tā ir ietvars-pilnīga sistēma, kas izstrādāta, lai pārvaldītu visu optiskās šķiedras dzīves ciklu centrālajā tīkla mezglā. Ja plākstera panelis nodrošina savienojuma punktu, ODF nodrošina mājvietu.

Šeit ir piecas iespējas, kas būtiski atšķir ODF no ielāpu paneļa:

1. Integrētā savienojuma aizsardzība

Jebkurā ārēja rūpnīcas tīklā padeves kabeļiem, kas nonāk centrālajā birojā vai sadales punktā, jābūt pastāvīgi savienotiem ar skavām, kas savienojas ar adaptera portiem. Šie savienojumi ir viskritiskākie-un neaizsargātākie{2}}punkti tīklā.

Plākstera panelim nav savienojuma. Savienojumi ir jāveic citur, bieži vien atsevišķos savienojuma korpusos, kas uzstādīti kaut kur statīvā, radot atvienotu un nekārtīgu instalāciju.

Tomēr ODF ietver speciālas savienošanas paplātes, kas iebūvētas tieši rāmī. Šīs paplātes aizsargā katru saplūšanas savienojumu ar termiski-sarūkošām uzmavām, sakārto tās, lai tās varētu viegli identificēt, un aizsargā pret vibrācijām un kustībām. Rezultāts ir tīrs, integrēts risinājums, kur savienošana un izbeigšana darbojas kopā vienā sistēmā.

2. Slack Fiber Storage

Optisko šķiedru kabeļi nekad nesanāk precīzi pareizajā garumā. Vienmēr ir papildu atslābums, kas jāuzglabā-uzmanīgi satītas, jāaizsargā no saliekumiem un jāuztur pareizā līkuma rādiusā, lai novērstu mikro-līkumus, kas izraisa signāla zudumu.

Plākstera panelī nav vietas brīvai uzglabāšanai. Šķiedru pārpalikums tiek brīvi saritināts aiz statīva, bieži vien ar līmlenti vai ar rāvējslēdzēju{1}}sasiets tā, ka tiek pārkāptas lieces rādiusa prasības.

ODF ir izstrādāts ar iebūvētu sakārtotu brīvu glabātuvi. Spoles, vadotnes un speciālas uzglabāšanas paplātes ļauj tehniķiem kārtīgi satīt un nostiprināt lieko šķiedru, saglabājot pareizu lieces rādiusu un pasargājot šķiedru no turpmākiem apstrādes bojājumiem.

3. Integrēta sadalītāja stiprinājums

FTTH un FTTx tīkli paļaujas uz PLC sadalītājiem, lai izplatītu vienu optisko signālu vairākiem lietotājiem. Šie sadalītāji-neatkarīgi no tā, vai tie ir 1x2, 1x4, 1x8, 1x16 vai 1x32, ir jānovieto, jāaizsargā un jāorganizē izplatīšanas punktā.

Plākstera panelī nav paredzēti sadalītāji. Tie bieži tiek montēti ārēji ar kronšteiniem vai vienkārši atstāti brīvi skapju iekšpusē, radot jucekli un palielinot bojājumu risku apkopes laikā.

ODF ietver speciālus sadalītāja stiprinājuma slotus, kas paredzēti standarta PLC sadalītāja moduļu drošai noturēšanai. Sadalītāji ieslīd vietā tāpat kā adaptera paneļi, radot tīru, profesionālu instalāciju, kuru ir viegli uzturēt un mērogot.

4. Profesionāla kabeļu ievades vadība

Centrālajā sadales punktā rāmī no ārējiem rūpnīcas ceļiem nonāk vairāki liela{0}}diametra padeves kabeļi. Šiem kabeļiem ir ievērojamas stiepes izturības daļas (tērauda vai aramīda dzija), un tām jābūt pareizi noenkurotām, lai novērstu spriedzes nokļūšanu iekšpusē esošajās trauslajās šķiedrās.

Plākstera panelī parasti ir mazi kabeļu ievades caurumi ar minimālu spriedzes atbrīvojumu,{0}}kas ir piemērots iekštelpu džemperkabeļiem, bet ne ārējiem augu padeves kabeļiem.

ODF ir konstruēts ar izturīgām kabeļu ievades sistēmām. Lieljaudas skavas, blīvgredzens un īpaši stiprības elementu fiksācijas punkti nodrošina, ka katrs ieejošais kabelis ir pareizi noenkurots, noslēgts pret putekļiem un mitrumu un pasargāts no vilkšanas spēkiem.

5. Mērogojama jauda

Patch panelim ir fiksēts portu blīvums: 24 porti 1U, 48 porti 2U. Ja jums ir nepieciešama lielāka jauda, ​​pievienojiet vēl vienu paneli-un vēl vienu, un vēl vienu-, izveidojot atsevišķu vienību kaudzi ar atsevišķiem kabeļu ievadiem un atsevišķu pārvaldību.

ODF ir paredzēts mērogošanai. Moduļu paliktņi, maināmi adapteru paneļi un paplašināmi rāmji ļauj palielināt kapacitāti no 24 šķiedrām līdz 144, 288 vai pat vairāk-vienā, vienotā sistēmā. Kad jaudas vajadzības palielinās, jūs pievienojat moduļus, nevis pilnīgi jaunus kadrus.



Kāpēc atšķirībai ir nozīme praksē

Izvēloties ielāpu paneli, kad jums patiešām ir nepieciešams ODF, rodas virkne darbības problēmu:

• Savienojumi, kas atstāti neaizsargāti,{0}}pakļauti putekļiem, mitrumam un nejaušiem traucējumiem

• Atslābušas šķiedras nejauši saritinātas-izveidojot mikro-līkumus, kas pasliktina signāla kvalitāti

• Ar lenti vai rāvējslēdzējiem piestiprināti sadalītāji{0}}apkopes murgs, kas gaida savu notikumu

• Kabeļu ieejas punkti nav noslēgti,{0}}ļaujot iekļūt putekļiem, mitrumam un pat kaitēkļiem

• Jaudas paplašināšanai nepieciešami pilnīgi jauni kadri,{0}}kas rada nesaskaņotu aprīkojumu

Šie īsceļi neietaupa naudu. Tie novirza izmaksas no sākotnējā iepirkuma uz ilgtermiņa darbībām: biežākas kļūmes, ilgākas problēmu novēršanas stundas, lielāks pakalpojuma pārtraukšanas risks un iespējama infrastruktūras nomaiņa, kas nekad nav bijusi paredzēta tās faktiskajai funkcijai.



Praktisks īkšķis

Izmantojiet ielāpu paneli, kad savienojat kabeļus vienā statīvā vai skapī, kur visa savienošana, brīvā uzglabāšana un sadalīšana tiek veikta citur{0}}parasti atsevišķā ODF vai savienojuma korpusā.

Izmantojiet ODF, kad pārvaldāt tīkla sadaļas centrālo sadales punktu,{0}}kur padeves kabeļi tiek ievadīti no ārpuses, tiek izgatavoti savienojumi, sadalītāji un šķiedras tiek organizētas ilgtermiņa pakalpojumu sniegšanai vairākās pakārtotajās vietās.

Īsumā:ielāpu panelis ir komponents, kas paredzēts noteiktai, ierobežotai lomai. ODF ir sistēma, kas izstrādāta, lai kalpotu kā jūsu šķiedras izplatīšanas tīkla sirds.
